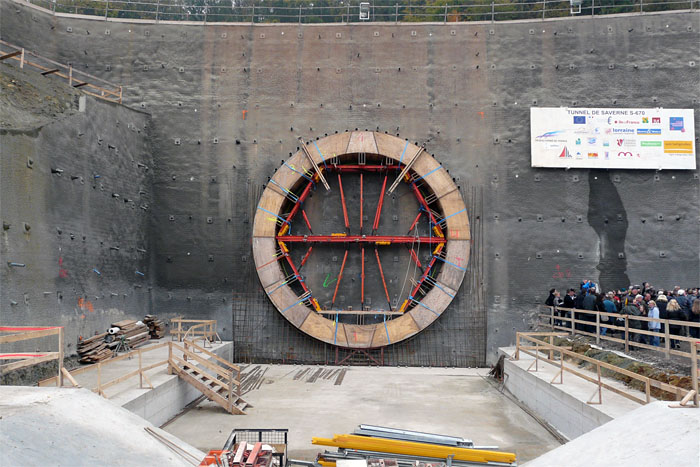

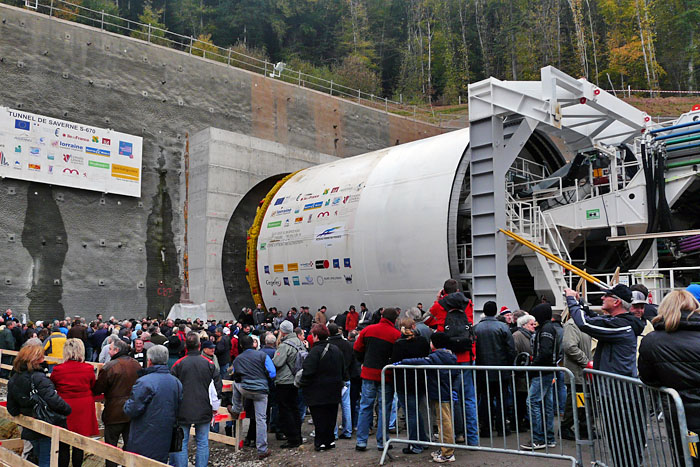

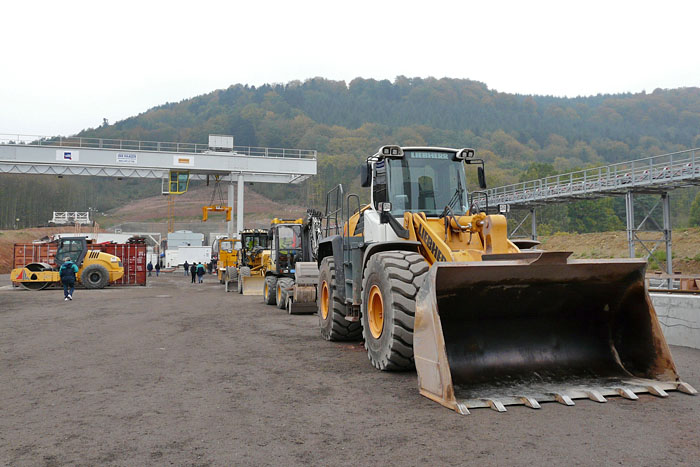

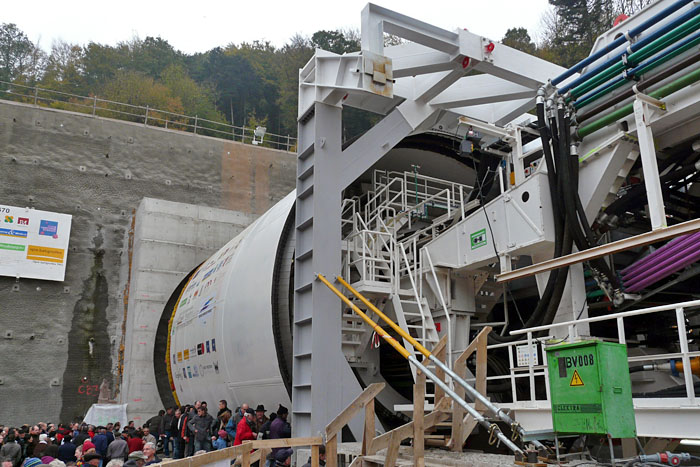

Le bouclier, situé à la
tête du tunnelier, est composé de la
tête de coupe, d置n système de montage du
revêtement, d置ne vis sans fin, de vérins
de poussée, d置n caisson hyperbar et d置ne
chambre.

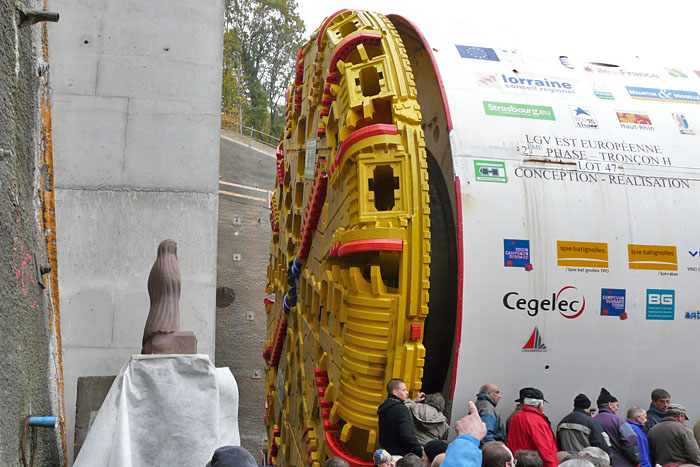

La roue de coupe, d'un diamètre
de 10 mètres, permet de tailler le terrain
grâce à ses molettes, ses dents et ses
racleurs.

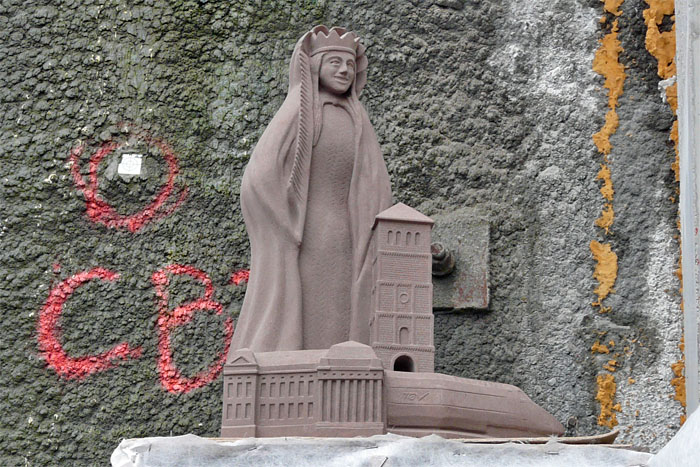

Une statue en grès rose de
Sainte Barbe (patronne des artilleurs, des artificiers
et des mineurs) trône à l'entrée
du tunnel.
Elle est représentée
avec l'église Notre-Dame de la Nativité
et le château des Rohan de Saverne ainsi qu'un
TGV.
Le tunnel est en fait composé
de deux tubes. Le premier sera percé de
novembre 2011 à août 2012 puis le
tunnelier sera démonté puis
transporté au point de départ pour
permettre le creusement du second tube.

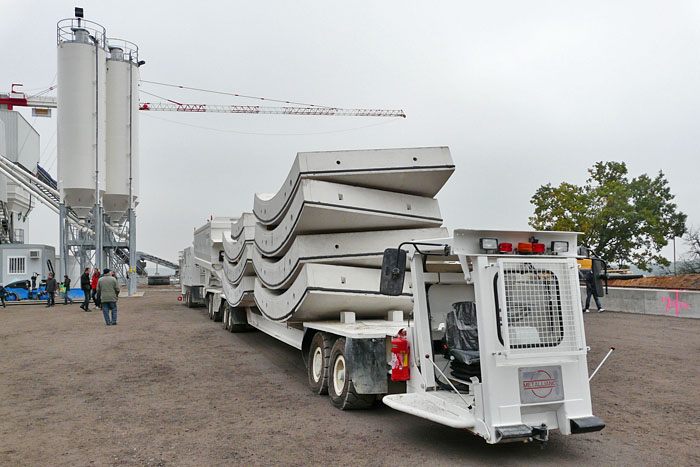

Le revêtement intérieur
du tunnel est réalisé par des voussoirs
qui sont acheminés grâce à cet
engin dont chaque extrémité est
équipée d'un poste de conduite. Le vide
annulaire présent entre le terrain et la
surface supérieure des anneaux est
comblée par l段njection de mortier de
remplissage fabriqué par la centrale à
béton que l'on voit au fond à
gauche.

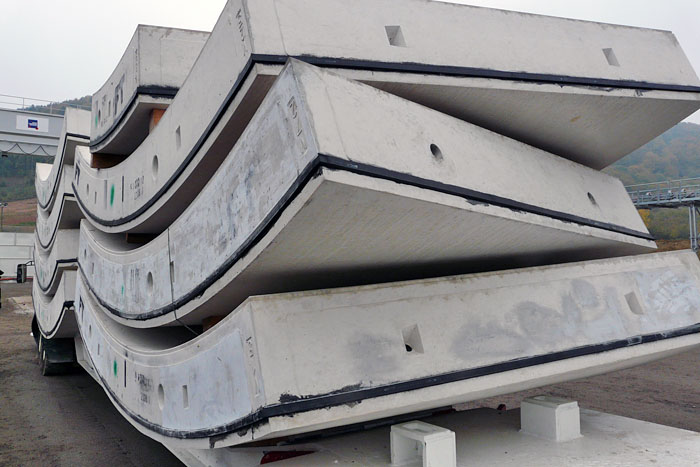

Pièces en béton
armé, les voussoirs sont posés en
anneaux de 8 éléments de 2 m de largeur
et d置n poids total de 56 tonnes.
L'étanchéité dans le tunnel est
assurée par de gros joints en caoutchouc
intégrés dans les voussoirs.
Le stockage des voussoirs,
fabriqués à Kilstett (67), sera
assuré sur cette plate-forme.
